Motoren sind die treibende Kraft hinter zahlreichen Fahrzeugen und Maschinen, die unseren Alltag prägen. Ob in Autos, Flugzeugen, Schiffen oder Industrieanlagen - Motoren spielen eine entscheidende Rolle bei der Umwandlung von Energie in mechanische Arbeit. In diesem Text werden wir uns mit verschiedenen Motorarten befassen und ihre Bedeutung für den Antrieb von Fahrzeugen und Maschinen untersuchen.

Ein Motor kann als eine technische Vorrichtung definiert werden, die Energie in Bewegung umwandelt. Dabei nutzt er verschiedene physikalische Prinzipien, um einen Antrieb zu erzeugen. Motoren ermöglichen es uns, schwere Lasten zu bewegen, hohe Geschwindigkeiten zu erreichen und komplexe Aufgaben zu erledigen.

Die Bedeutung von Motoren für den Antrieb von Fahrzeugen und Maschinen liegt in ihrer Fähigkeit, mechanische Arbeit effizient zu leisten. Sie sind in der Lage, Energie aus verschiedenen Quellen zu nutzen und sie in eine kontrollierte und nutzbare Form umzuwandeln. Dies ermöglicht uns, uns schnell und effektiv fortzubewegen, Produktionsprozesse zu automatisieren und Arbeitsaufgaben zu erleichtern.

Motoren spielen eine wesentliche Rolle in der Automobilindustrie, da sie Fahrzeuge antreiben und ihnen die erforderliche Leistung und Geschwindigkeit verleihen. Vom traditionellen Verbrennungsmotor, der Benzin oder Diesel verwendet, bis hin zu den immer beliebter werdenden elektrischen Antrieben, sind Motoren der Schlüssel zur Mobilität auf Straßen und Autobahnen.

Die Einteilung der Motorarten

Verbrennungsmotoren werden nach unterschiedlichen Kriterien eingeteielt.

Die Art des Bewegungsablaufes im Motor

• Hubkolbenmotor
• Turbinenmotor
• Kreiskolbenmotor

Bei der Klassifizierung von Verbrennungsmotoren lassen sich drei Haupttypen unterscheiden: den Hubkolbenmotor, den Turbinenmotor und den Kreiskolbenmotor. Diese Motorenarten spielen eine wichtige Rolle in der heutigen Antriebstechnologie und nutzen fossile Brennstoffe, um Energie zu erzeugen.

Hubkolbenmotor

Der Hubkolbenmotor ist der am weitesten verbreitete Verbrennungsmotor und findet in den meisten Autos, Motorrädern und vielen industriellen Anwendungen Verwendung. Er besteht aus einem Zylinderblock, in dem sich Kolben befinden, die sich durch Verbrennungsgase oder Dampf bewegen. Der Hubkolbenmotor kann in zwei Hauptvarianten unterteilt werden: den Ottomotor (Benzinmotor) und den Dieselmotor.

Der Ottomotor verwendet als Kraftstoff Benzin. Bei diesem Motor wird ein Kraftstoff-Luft-Gemisch in den Zylinder eingespritzt und durch eine Zündkerze gezündet. Die entstehende Verbrennung erzeugt einen Druck, der den Kolben nach unten drückt und mechanische Arbeit erzeugt. Dieser Prozess wird in jedem Zylinder wiederholt, um die kontinuierliche Bewegung des Motors zu gewährleisten.

Der Dieselmotor hingegen verwendet als Kraftstoff Diesel. Im Gegensatz zum Ottomotor wird beim Dieselmotor nur Luft in den Zylinder eingesogen und anschließend verdichtet. Danach wird der Kraftstoff eingespritzt und aufgrund der hohen Kompression selbstentzündet. Die Verbrennung erzeugt einen hohen Druck, der den Kolben nach unten drückt und mechanische Arbeit leistet.

Beide Motorenarten, der Ottomotor und der Dieselmotor, wandeln die Energie des Brennstoffs in mechanische Arbeit um, indem sie den Druck der Verbrennungsgase nutzen, um die Kolbenbewegung zu erzeugen. Sie spielen eine wesentliche Rolle in der Automobilindustrie und anderen Anwendungsbereichen, die einen zuverlässigen und leistungsstarken Antrieb erfordern.

Turbinenmotor

Der Turbinenmotor ist ein weiterer wichtiger Verbrennungsmotor, der häufig in Flugzeugen, Kraftwerken und anderen Hochleistungsanwendungen zum Einsatz kommt. Dieser Motor arbeitet nach dem Prinzip der Gasturbine. Dabei strömt die Verbrennungsluft durch eine Turbine, die von einer heißen Verbrennungsgasströmung angetrieben wird.

Der Turbinenmotor besteht aus drei Hauptkomponenten: dem Verdichter, der Brennkammer und der Turbine. Der Verdichter saugt die Umgebungsluft an und komprimiert sie, bevor sie in die Brennkammer gelangt. Dort wird der Brennstoff (z. B. Kerosin) eingespritzt und verbrannt, wodurch eine hohe Temperatur und ein hoher Druck entstehen.

Das heiße Verbrennungsgas strömt dann durch die Turbine, die mit den Verdichterschaufeln verbunden ist. Die schnelle Strömung des Gases treibt die Turbine an, die wiederum den Verdichter und oft auch einen äußeren Arbeitsmechanismus, wie einen Propeller oder einen Generator, antreibt.

Turbinenmotoren bieten aufgrund ihrer hohen Leistungsdichte und ihres geringen Gewichts Vorteile in der Luftfahrt und Energieerzeugung. Sie nutzen die Verbrennung von fossilen Brennstoffen, um die Energie des heißen Verbrennungsgases in mechanische Arbeit umzuwandeln.

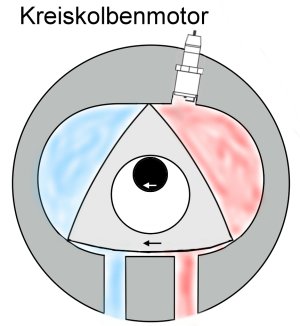

Kreiskolbenmotor

Der Kreiskolbenmotor, auch bekannt als Wankelmotor, ist eine spezielle Art von Verbrennungsmotor, die eine andere Funktionsweise aufweist als Hubkolben- und Turbinenmotoren. Der Kreiskolbenmotor besteht aus einem exzentrischen Rotationskolben, der in einem Gehäuse rotiert.

Im Kreiskolbenmotor wird der Raum zwischen dem Rotationskolben und dem Gehäuse als Verbrennungskammer genutzt. Der Kraftstoff-Luft-Gemisch wird eingespritzt und verdichtet. Während sich der Rotationskolben dreht, bewegt er sich von der Verdichtungsseite zur Arbeitsseite, wodurch die Verbrennungsgase entweichen können und Arbeit leisten.

Der Vorteil des Kreiskolbenmotors liegt in seiner kompakten Bauweise, geringen Vibrationen und der hohen Drehzahl. Allerdings weist er auch Herausforderungen hinsichtlich des Kraftstoffverbrauchs und der Emissionen auf, die bei neueren Entwicklungen berücksichtigt werden.

Insgesamt nutzen alle drei Motorenarten - der Hubkolbenmotor, der Turbinenmotor und der Kreiskolbenmotor - fossile Brennstoffe wie Benzin, Diesel oder Kerosin, um durch die Verbrennung von Kraftstoffen Energie zu erzeugen. Jede Art von Verbrennungsmotor hat ihre eigenen Vor- und Nachteile und wird je nach Anwendungsbereich und Leistungsanforderungen ausgewählt.

Die Art des Arbeitsspiels

• Zweitaktmotor
• Viertaktmotor

Bei der Klassifizierung von Verbrennungsmotoren kann man auch nach der Art des Arbeitsspiels unterscheiden. Die beiden gängigsten Motortypen in dieser Kategorie sind der Zweitaktmotor und der Viertaktmotor. Diese Motoren zeichnen sich durch unterschiedliche Zyklusabläufe aus und haben verschiedene Anwendungen in der Antriebstechnik.

Zweitaktmotor

Der Zweitaktmotor ist ein Verbrennungsmotor, bei dem der gesamte Arbeitszyklus in nur zwei Taktphasen vollständig abläuft. Diese Taktphasen sind der Verdichtungstakt und der Arbeitstakt. Im Vergleich zu Viertaktmotoren hat der Zweitaktmotor einen einfacheren Aufbau und weniger bewegliche Teile.

Der Ablauf im Zweitaktmotor beginnt mit der Verdichtung des Kraftstoff-Luft-Gemischs im unteren Teil des Kolbens, während gleichzeitig der Einlasskanal geöffnet ist. Sobald der Kolben den oberen Totpunkt erreicht, wird das verdichtete Gemisch durch den geöffneten Einlass in den Zylinder gedrückt. Durch den Druckanstieg im Zylinder erfolgt die Verbrennung des Gemischs und der Kolben wird nach unten gedrückt, wodurch mechanische Arbeit geleistet wird. Gleichzeitig öffnet sich der Auslasskanal im Kolben und ermöglicht den Austritt der Abgase.

Ein Vorteil des Zweitaktmotors ist seine hohe Leistungsdichte und seine kompakte Bauweise. Er findet vor allem in kleineren Anwendungen wie Motorsägen, Motorrollern und kleinen Bootsmotoren Verwendung. Allerdings weist er auch Nachteile wie höheren Kraftstoffverbrauch und höhere Schadstoffemissionen auf.

Viertaktmotor

Der Viertaktmotor, auch Ottomotor oder Dieselmotor genannt, ist der am weitesten verbreitete Verbrennungsmotor und findet sich in den meisten modernen Autos, Motorrädern und industriellen Anwendungen. Der Viertaktmotor basiert auf einem Vier-Takt-Zyklus, der aus vier Phasen besteht: Ansaugen, Verdichten, Arbeiten und Ausstoßen.

Im Ansaugtakt öffnet sich das Einlassventil, und der Kolben bewegt sich nach unten, wodurch das Kraftstoff-Luft-Gemisch in den Zylinder gesaugt wird. Im Verdichtungstakt schließen sich das Einlass- und Auslassventil, und der Kolben bewegt sich nach oben, um das Gemisch zu verdichten. Im Arbeitstakt zündet eine Zündkerze das Gemisch, wodurch die Verbrennung erfolgt und der Kolben nach unten gedrückt wird, um mechanische Arbeit zu leisten. Im Ausstoßtakt öffnet sich das Auslassventil, und der Kolben bewegt sich wieder nach oben, um die Abgase aus dem Zylinder zu drücken.

Der Viertaktmotor zeichnet sich durch eine gute Leistung, einen niedrigen Kraftstoffverbrauch und niedrigere Schadstoffemissionen im Vergleich zum Zweitaktmotor aus. Er ist die bevorzugte Wahl für die meisten Fahrzeuge, von PKWs bis hin zu Lastwagen und großen Schiffsmotoren.

Insgesamt bieten sowohl der Zweitaktmotor als auch der Viertaktmotor ihre eigenen Vor- und Nachteile in Bezug auf Leistung, Effizienz und Anwendungen. Die Wahl zwischen den beiden Motortypen hängt von den spezifischen Anforderungen, der Leistungserwartung und den Umweltstandards ab.



Motoreinteilung nach Zahl und Zylinderanordnung

Bei der Klassifizierung von Verbrennungsmotoren kann auch die Anzahl der Zylinder und deren Anordnung berücksichtigt werden. Die Zahl und Anordnung der Zylinder beeinflussen die Leistung, den Hubraum, die Laufruhe und den Aufbau des Motors. Hier sind einige gängige Klassifizierungen in diesem Bereich:

Einzylindermotor

Der Einzylindermotor besteht aus einem einzelnen Zylinder, in dem sich der Kolben bewegt. Einzylindermotoren werden oft in kleineren Anwendungen wie Motorrädern, Rasenmähern oder Generatoren verwendet. Sie sind in der Regel kostengünstig, einfach im Aufbau und kompakt.

Mehrzylindermotor

Der Mehrzylindermotor besteht aus mehreren Zylindern, die parallel angeordnet sind. Die gängigsten Varianten sind der Zweizylindermotor, der Vierzylindermotor und der Sechszylindermotor. Durch die Verwendung von mehreren Zylindern kann der Motor eine höhere Leistung, einen besseren Wirkungsgrad und eine höhere Laufruhe erzielen.

Reihenmotor

Der Reihenmotor, auch bekannt als Längsmotor oder Inline-Motor, besteht aus mehreren Zylindern, die hintereinander in einer geraden Linie angeordnet sind. Diese Anordnung ermöglicht eine kompakte Bauweise und eine gute Balance. Reihenmotoren werden häufig in PKWs und Motorrädern eingesetzt.







Sternmotor

Der Sternmotor, auch als Radialmotor bezeichnet, besteht aus mehreren Zylindern, die um eine zentrale Kurbelwelle angeordnet sind. Die Zylinder strahlen sternförmig von der Kurbelwelle ab. Diese Motoren haben eine hohe Leistung und wurden vor allem in der Luftfahrt eingesetzt, insbesondere während des Zweiten Weltkriegs.



V-Motor

Der V-Motor besteht aus zwei Zylinderbänken, die in einem Winkel zueinander angeordnet sind und eine V-Form bilden. Die V-Form ermöglicht eine kompakte Bauweise und eine gute Balance. V-Motoren werden in einer Vielzahl von Anwendungen eingesetzt, von PKWs bis hin zu leistungsstarken Sportwagen und Motorbooten.





W-Motor

Der W-Motor ist eine Variation des V-Motors, bei dem drei Zylinderbänke in Form eines "W" angeordnet sind. Diese Anordnung ermöglicht eine hohe Leistung und eine kompakte Bauweise. W-Motoren werden hauptsächlich in High-Performance-Fahrzeugen eingesetzt.

Boxermotor

Der Boxermotor besteht aus zwei Zylinderbänken, die horizontal gegenüberliegend angeordnet sind und sich in entgegengesetzte Richtungen bewegen. Dadurch ergibt sich ein flacher und kompakter Motor. Boxermotoren werden vor allem in Fahrzeugen des Herstellers Porsche und bei einigen Motorrädern eingesetzt.







Doppelkolbenmotor

Der Doppelkolbenmotor, auch bekannt als Zweizylinder-Boxermotor, besteht aus zwei Kolben, die in gegenüberliegenden Zylindern arbeiten und von einer gemeinsamen Kurbelwelle angetrieben werden. Diese Anordnung ermöglicht eine hohe Leistung und eine kompakte Bauweise.







Motoreinteilung nach Kraftstoffart

• Benzinmotor
• Dieselmotor
• Gasmotor
• Elektromotor

Einteilung nach Zündart des Motors

Die Klassifizierung von Verbrennungsmotoren kann auch nach der Art der Zündung erfolgen. Die beiden gängigsten Arten sind der Ottomotor mit Fremdzündung und der Dieselmotor mit Selbstzündung. Diese Unterscheidung basiert auf der Art und Weise, wie das Kraftstoff-Luft-Gemisch im Zylinder entflammt wird.

Ottomotor (Fremdzündung)

Der Ottomotor, auch bekannt als Benzinmotor, verwendet die Fremdzündung, um das Kraftstoff-Luft-Gemisch im Zylinder zu entzünden. In einem Ottomotor wird das verdichtete Gemisch durch eine Zündkerze gezündet. Die Zündkerze erzeugt einen elektrischen Funken, der das Gemisch entflammt und eine kontrollierte Verbrennung auslöst.

Der Vorteil des Ottomotors liegt in seiner Vielseitigkeit und der Möglichkeit, eine hohe Leistung bei hohen Drehzahlen zu erzielen. Dies macht ihn zur bevorzugten Wahl für PKWs und Motorräder. Der Ottomotor erfordert jedoch ein spezifisches Gemischverhältnis (Luft-Kraftstoff-Verhältnis) und eine geeignete Zündkerze, um effizient zu arbeiten.

Dieselmotor (Selbstzündung)

Der Dieselmotor verwendet die Selbstzündung, um das Kraftstoff-Luft-Gemisch im Zylinder zu entzünden. Im Dieselmotor wird nur Luft in den Zylinder eingesaugt und stark verdichtet. Dann wird der Kraftstoff direkt in den verdichteten Luftstrom eingespritzt. Durch die hohe Temperatur und den hohen Druck im Zylinder entzündet sich der eingespritzte Kraftstoff spontan durch die Wärme der verdichteten Luft.

Der Dieselmotor zeichnet sich durch seine hohe Effizienz und das Drehmoment bei niedrigen Drehzahlen aus. Dies macht ihn besonders für den Einsatz in Lastkraftwagen, Bussen und Schwerfahrzeugen attraktiv. Dieselkraftstoff hat eine höhere Energiedichte als Benzin und ermöglicht somit eine effiziente Verbrennung.

Der Unterschied zwischen Fremdzündung (Ottomotor) und Selbstzündung (Dieselmotor) liegt in der Art und Weise, wie das Kraftstoff-Luft-Gemisch im Zylinder entzündet wird. Während beim Ottomotor eine Zündkerze den Funken erzeugt, um die Verbrennung zu initiieren, entzündet sich beim Dieselmotor der eingespritzte Kraftstoff aufgrund der hohen Temperatur und des Drucks im Zylinder von selbst.

Motoreinteilung nach der Gemischbildungsart

• innere Gemischbildung
• äußere Gemischbildung

Arten der Ventilanordnung im Motor

• obengesteuerter Motor
• untengesteuerter Motor

Befüllungsart des Motors

Bei der Klassifizierung von Verbrennungsmotoren kann man auch zwischen Ladermotoren und Saugmotoren unterscheiden. Diese Unterscheidung bezieht sich auf die Art und Weise, wie der Motor mit dem Luft-Kraftstoff-Gemisch befüllt wird.

Ladermotor

Ein Ladermotor, auch bekannt als aufgeladener Motor, verwendet einen Lader (Turbolader oder Kompressor), um die Luftmenge, die in den Zylinder einströmt, zu erhöhen. Der Lader presst zusätzliche Luft in den Verbrennungsraum, was zu einer höheren Zylinderbefüllung führt. Dadurch wird mehr Kraftstoff eingespritzt, was zu einer erhöhten Leistung und Drehmomentausbeute des Motors führt.

Die Vorteile eines Ladermotors liegen in seiner verbesserten Leistungsfähigkeit, insbesondere bei niedrigen Drehzahlen, und der Möglichkeit, einen kleineren Hubraum mit höherer Leistung zu erreichen. Ladermotoren werden oft in sportlichen Fahrzeugen und Hochleistungsfahrzeugen eingesetzt. Es gibt verschiedene Arten von Ladern, wie zum Beispiel Turbolader, die die Abgase nutzen, um zusätzliche Luft einzusaugen, oder Kompressoren, die die Luft mechanisch verdichten.

Saugmotor

Ein Saugmotor, auch bekannt als atmosphärischer Motor, befüllt den Zylinder allein durch den Unterdruck, der während des Ansaugtakts entsteht. Der Kolben erzeugt einen Unterdruck, der frische Luft in den Zylinder einströmen lässt. Das Kraftstoff-Luft-Gemisch wird dann eingespritzt und im Zylinder durch den Kolbenkompressionshub verdichtet.

Saugmotoren bieten eine gute Laufruhe, eine direkte Gasannahme und sind in der Regel zuverlässig. Sie werden in einer Vielzahl von Fahrzeugen eingesetzt, von PKWs bis hin zu Nutzfahrzeugen und Motorrädern. Saugmotoren haben oft einen größeren Hubraum als Ladermotoren, um eine ausreichende Leistung zu erzielen.

Kühlungsart des Motors

• Flüssigkeitsgekühlt
• Luftgekühlt

Der Elektromotor

Der Elektromotor ist ein leistungsstarker und vielseitiger Antrieb, der in verschiedenen Anwendungen und Branchen eingesetzt wird. Im Vergleich zu herkömmlichen Verbrennungsmotoren hat der Elektromotor einige entscheidende Unterschiede in Bezug auf Funktionsweise und Einsatzgebiete. In diesem Text werden wir uns mit diesen Unterschieden, der Funktionsweise und den Anwendungsgebieten des Elektromotors befassen.

Unterschiede zum Verbrennungsmotor

Der Hauptunterschied zwischen einem Elektromotor und einem Verbrennungsmotor liegt in der Art, wie sie Energie erzeugen und in mechanische Arbeit umwandeln. Während ein Verbrennungsmotor durch die Verbrennung von fossilen Brennstoffen wie Benzin oder Diesel betrieben wird, wandelt ein Elektromotor elektrische Energie direkt in mechanische Energie um. Dadurch entfallen schädliche Abgasemissionen und die Abhängigkeit von fossilen Brennstoffen.

Funktionsweise des Elektromotors

Ein Elektromotor besteht aus einer Spule, die von einem Magnetfeld umgeben ist. Wenn elektrischer Strom durch die Spule fließt, erzeugt dies ein Magnetfeld. Dieses Magnetfeld wechselwirkt mit dem Magnetfeld um die Spule herum und erzeugt eine Kraft, die die Spule zum Drehen bringt. Die Drehbewegung wird dann auf die Welle des Motors übertragen und kann mechanische Arbeit verrichten, wie beispielsweise das Antrieben von Rädern in einem Elektroauto.

Elektronik und Batterie im Elektromotor

Die elektronische Steuerung ist ein entscheidendes Element des Elektromotors. Sie regelt den Stromfluss durch die Spulen und ermöglicht so eine präzise Steuerung der Drehgeschwindigkeit und des Drehmoments. Moderne Elektromotoren verwenden auch fortschrittliche Sensoren und Regelungssysteme, um die Effizienz und Leistung zu optimieren.

Die Batterie ist eine der wichtigsten Komponenten des Elektro-Motors. Sie speichert die elektrische Energie, die den Motor antreibt. Die Fortschritte in der Batterietechnologie haben dazu geführt, dass Elektromotoren heutzutage eine beeindruckende Reichweite und Leistung bieten können. Lithium-Ionen-Batterien sind derzeit die am häufigsten verwendeten Batterietypen in Elektrofahrzeugen und anderen Anwendungen.

Die Einsatzgebiete des Elektromotors

Die Technik des Elektromotors findet in einer Vielzahl von Anwendungen Verwendung, darunter:

1. Elektroautos: Elektromotoren sind die Hauptantriebsquelle in Elektrofahrzeugen. Sie bieten eine emissionsfreie und leise Fahrt und tragen somit zu einer nachhaltigeren Mobilität bei.

2. Elektrische Werkzeuge: In Haushalten und Industrie kommen Elektromotoren in elektrischen Werkzeugen wie Bohrmaschinen, Schraubenziehern und Sägen zum Einsatz.

3. Elektrische Flugzeuge und Drohnen: Elektromotoren werden zunehmend in der Luftfahrt verwendet, um elektrische Flugzeuge und Drohnen anzutreiben, da sie eine leise und emissionsfreie Luftfahrt ermöglichen.

4. Elektrische Schiffe: Elektromotoren werden in der Schifffahrtbranche verwendet, um elektrische Schiffe und Boote anzutreiben und die Abhängigkeit von fossilen Brennstoffen zu reduzieren.

5. Industrieanwendungen: In der Industrie finden Elektromotoren Anwendung in Förderanlagen, Pumpen, Lüftern und anderen Maschinen, um effiziente und zuverlässige Antriebslösungen zu bieten.
